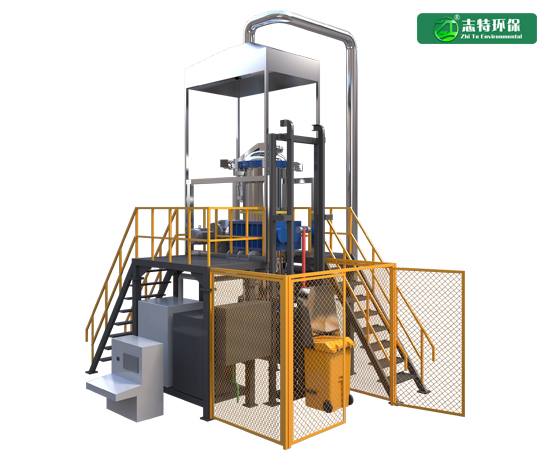

一、設備簡介
醫療廢物立式蒸汽滅菌器,其基本原理是利用高溫高壓蒸汽殺滅醫療廢物中病原微生物，使其消除潛在的感染性危害的處理設備；醫療廢物立式蒸汽滅菌器適用于處理《醫療廢物分類目錄》和《國家危險廢物名錄》中的感染性廢物、損傷性廢物。不適用于處理藥物性廢物、化學性廢物及病理性廢物。
醫療廢物立式蒸汽滅菌器——-采用全自動PLC電氣控制系統，設置自動處理程序模式，并設置手動模式（此模式下可分別啟停軟水器及蒸汽發生器、進出料開關門、快速粉碎系統、及過濾設備等）。控制系統配備觸控顯示屏，可實時操整機設備模塊啟停及顯示設備運行狀態，PLC控制系統自動控制滅菌溫度與滅菌時間，實時自動監控整個滅菌過程，醫療廢物滅菌處理過程和處理效果滿足WHO相關標準及《醫療廢物高溫蒸汽消毒集中處理工程技術規范》(HJ 276—2021)要求，是醫療廢物蒸汽滅菌的理想設備。
二、工作原理
將收集的醫療廢物通過提升系統送入滅菌器內，關閉滅菌器進料門，在滅菌器內通過撕碎系統將醫療廢物破碎成顆粒。破碎完成往滅菌器內通入高溫高壓飽和蒸汽，處理完畢后通過抽真空的方式將滅菌器內的余氣排空，并從外界注入空氣。最后將滅菌達標的廢物從滅菌器中取出。這樣，經過滅菌處理后的廢物體積減少，重量減輕，病菌被有效殺滅，成為普通生活垃圾進入城市垃圾收集處理系統。
三、設備特點
1.高效處置
志特環保高溫蒸汽處理鍋快速抽真空及快速升溫技術：單批次處理時間控制在30分鐘左右
2.運行可靠
與世界同步的容器鋼滲合涂層技術，確保長期低故障運行，設計使用壽命長達10年以上，可以確保長期低故障運行。
3.節省能耗
志特環保的成套設備運行效率高，處理時間短，實際綜合能耗明顯低于國內同行的產品。
4.智能化自動化
因醫療廢物的特殊性，降低人員的接觸是有效保護感染的有效途徑，所以醫療廢物的處置過程實現全程自動化，能有效地降低人員感染，減少人員勞動力，較低成本。醫療廢物處置過程中的自動化操作，保障處置效果及效率。
5.獨家醫療廢物高溫滅菌獨家熱分布、熱穿透技術
高溫滅菌是熱傳遞的過程，在這一過程中始終存在溫度差，如果溫度差超過允許范圍、溫度高的區域則滅菌過度；溫度低的區域就達不到滅菌效果，所以熱力滅菌設備內溫度分布的均勻性和物料內容物中心溫度受熱的情況與物料安全是息息相關的。
四、設備參數
序號 | 系統單元 | 項目 | 技術參數 | 備注 |
1 | 處理機參數 | 處理量 | 50kg/h | 密度0.1 |
單次處理時間 | 30min | |||
批次處理量 | 25-30kg | |||
滅菌方式 | 高溫蒸汽+微波組合 | |||
最終效果 | 孢子微生物滅活等級8Log10級 | |||
減容量 | 75% | |||
減重量 | 15% | |||
2 | 立式容器 | 密封門動力源 | 氣缸驅動 | 配空氣壓縮機 |
密封門開關動作 | 旋轉密封/翻轉開啟 | |||
容積 | 上部280L 下部200L | |||
材質 | 不銹鋼 | 耐腐蝕 | ||
工作壓力 | 0.3MPa | |||
設計壓力 | 0.4MPa | |||
工作溫度 | 134℃ | |||
設計溫度 | 152℃ | |||
配件 | 壓力、溫度控制傳感器等 | |||
3 | 破碎系統 | 功率 | 7.5kw*1臺 | |
減速機 | KA-107系列減速機 | 硬齒面 | ||
刀片 | Φ345*30 D550進口材質 | 高強、高硬度 | ||
主軸 | 直徑150mm 40Cr | 標準熱處理 | ||
連接形式 | 上下承壓法蘭 | 承壓 | ||
破碎動作 | 差速運行，PLC控制自動反轉 | 防止刀片損壞 防止廢物堵塞 | ||
4 | 提升系統 | 醫療廢物箱 | 120L | 標準醫療周轉箱 |
動力源 | 1.1kw | |||
上料方位 | 容器頂部上料 | |||
5 | 蒸汽發生器 | 蒸汽量 | 不大于26kg/h | |
配件 | 閥門、壓力表、管路等 | |||
6 | 電控系統 | 電控箱/操作箱 | PLC 含工控機和控制軟件 人工界面，控制報警提醒故障復位系統，支持手機遠程操作 APP 操控系統，支持?jǐn)?shù)據遠程信息監控采集 |
